กล่องรวมสัญญาณไฟฟ้าโซลาร์เซลล์คืออะไร

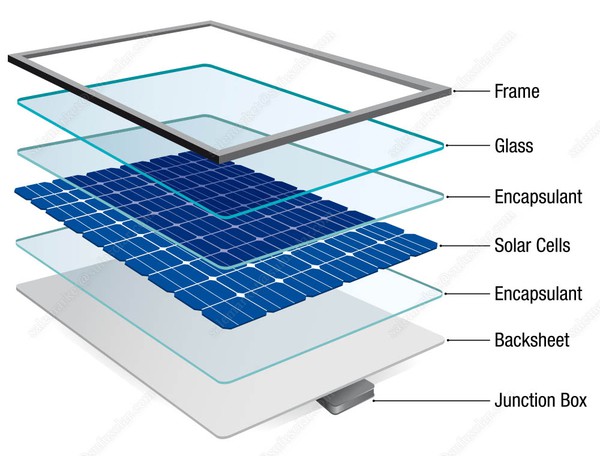

กล่องรวมสัญญาณไฟฟ้าโซลาร์เซลล์เป็นอุปกรณ์เชื่อมต่อระหว่างชุดเซลล์แสงอาทิตย์ที่ประกอบด้วยโมดูลเซลล์แสงอาทิตย์และอุปกรณ์ควบคุมการชาร์จพลังงานแสงอาทิตย์ หน้าที่หลักคือเชื่อมต่อและปกป้องโมดูลเซลล์แสงอาทิตย์ เชื่อมต่อพลังงานที่สร้างโดยเซลล์แสงอาทิตย์เข้ากับวงจรภายนอก และนำไฟฟ้าโซลาร์เซลล์ กระแสไฟฟ้าที่สร้างโดยส่วนประกอบ

กล่องรวมสัญญาณมีสองฟังก์ชัน: การเชื่อมต่อและการป้องกัน ฟังก์ชันการเชื่อมต่อคือการดึงกระแสไฟที่สร้างโดยโมดูลเซลล์แสงอาทิตย์ออกมา และนำเข้าสู่อุปกรณ์ไฟฟ้าผ่านสายเคเบิลและขั้วต่อ เพื่อลดการสูญเสียตัวกล่องรวมสัญญาณ ความต้านทานของวัสดุที่เป็นสื่อกระแสไฟฟ้าและความต้านทานการสัมผัสจะต้องมีน้อยที่สุดเท่าที่จะเป็นไปได้ ฟังก์ชั่นการป้องกันประกอบด้วยสองส่วน ประการแรกคือการปกป้องโมดูลเซลล์แสงอาทิตย์ผ่านไดโอดบายพาส และปรับปรุงกำลังไฟฟ้าเอาท์พุตของโมดูลเซลล์แสงอาทิตย์ภายใต้สภาวะความผิดปกติ เช่น การแรเงา อีกประการหนึ่งคือการบรรลุวัตถุประสงค์ในการกันน้ำและกันไฟ และลดอุณหภูมิการทำงานของกล่องรวมสัญญาณผ่านการปิดผนึกวัสดุพิเศษและการออกแบบการกระจายความร้อน จึงช่วยปกป้องโมดูลเซลล์แสงอาทิตย์และลดการสูญเสียพลังงานเอาต์พุตของโมดูลเซลล์แสงอาทิตย์ที่เกิดจากกระแสไฟรั่วของไดโอดบายพาส

เนื่องจากกำลังของส่วนประกอบแบตเตอรี่เพิ่มขึ้นอย่างต่อเนื่อง ประสิทธิภาพการแปลงแบตเตอรี่ก็เพิ่มขึ้นทุกปี และกระแสไฟฟ้าในระบบไฟฟ้าโซลาร์เซลล์ก็เพิ่มขึ้นอย่างมาก เนื่องจากเป็นอุปกรณ์เชื่อมต่อและป้องกันที่สำคัญระหว่างโมดูลแบตเตอรี่ กล่องรวมสัญญาณจึงมีหน้าที่รับผิดชอบในการจ่ายไฟและการป้องกันสายไฟของโมดูลเซลล์แสงอาทิตย์ ดังนั้นจึงจำเป็นต้องมีความสามารถในการรองรับกระแสไฟฟ้าที่สูงขึ้น

ความสามารถในการรองรับในปัจจุบันมีความสัมพันธ์อย่างใกล้ชิดกับตัวชี้วัดหลายอย่าง เช่น การกระจายความร้อน ประสิทธิภาพการนำไฟฟ้า ความน่าเชื่อถือ และความทนทาน ดังนั้น บริษัทผู้ผลิตกล่องแยกโมดูลเซลล์แสงอาทิตย์จึงจำเป็นต้องรักษานวัตกรรมทางเทคโนโลยีที่ซิงโครไนซ์ไว้เพื่อปรับให้เข้ากับการพัฒนาอย่างรวดเร็วของเทคโนโลยีเซลล์ กล่องรวมสัญญาณโมดูลไฟฟ้าโซลาร์เซลล์กำลังเคลื่อนไปสู่ความสามารถในการรองรับกระแสไฟฟ้าที่สูงขึ้น ความสามารถในการกระจายความร้อนที่ดีขึ้น ความเสถียรของระบบที่สูงขึ้น และการใช้พลังงานที่ลดลง แนวโน้มเช่นต้นทุนการผลิตพัฒนาขึ้น

ขั้นตอนการพัฒนากล่องรวมสัญญาณไฟฟ้าโซลาร์เซลล์

ในช่วงไม่กี่ปีที่ผ่านมา เนื่องจากประสิทธิภาพของผลิตภัณฑ์โมดูลเซลล์แสงอาทิตย์ยังคงปรับปรุงอย่างต่อเนื่อง ตลาดจึงมีความต้องการที่สูงขึ้นมากขึ้นสำหรับความสามารถในการรองรับในปัจจุบัน ความสามารถในการกระจายความร้อน และความเสถียรของระบบของผลิตภัณฑ์กล่องรวมสัญญาณ ผลิตภัณฑ์กล่องรวมสัญญาณยังผ่านการทำซ้ำหลายครั้ง

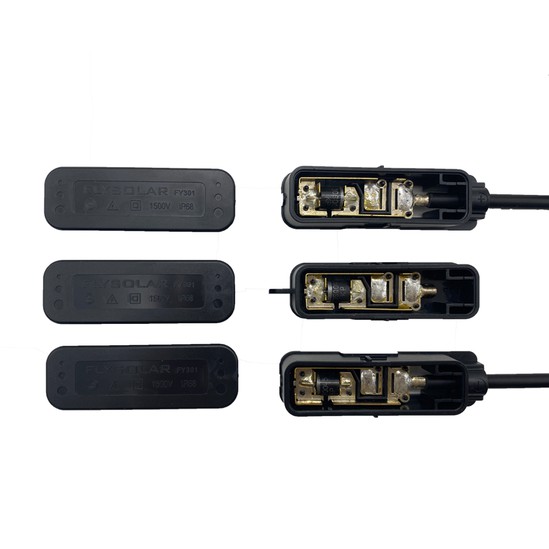

จากกล่องรวมสัญญาณวงแหวนซีลที่เก่าแก่ที่สุดที่มีกระบวนการที่ซับซ้อนไปจนถึงกล่องรวมสัญญาณแบบแพทช์ที่เติมกาวด้วยกระบวนการที่ไม่ซับซ้อน ประสิทธิภาพการปิดผนึกที่ดีขึ้น ขนาดที่เล็กลง และระดับของระบบอัตโนมัติที่สูงขึ้น จากกล่องรวมสัญญาณเดี่ยวที่มีวัสดุมากกว่า ไปจนถึงพื้นที่การติด กล่องรวมสัญญาณแบบแยกที่มีขนาดเล็กลง ประหยัดวัสดุ และมีผลการกระจายความร้อนดีขึ้น ผลิตภัณฑ์กล่องรวมสัญญาณมุ่งหวังประสิทธิภาพที่ดีขึ้นอย่างต่อเนื่องด้วยต้นทุนที่ต่ำกว่าในการแข่งขันในตลาด และจะยังคงทำซ้ำต่อไปในอนาคต

การจำแนกประเภทและองค์ประกอบของกล่องรวมสัญญาณไฟฟ้าโซลาร์เซลล์

1. การจำแนกประเภทของกล่องรวมสัญญาณไฟฟ้าโซลาร์เซลล์

กล่องรวมสัญญาณไฟฟ้าโซลาร์เซลล์พลังงานแสงอาทิตย์แบ่งออกเป็นกล่องรวมสัญญาณซิลิคอนแบบผลึก กล่องรวมสัญญาณซิลิคอนอสัณฐาน และกล่องรวมสัญญาณแบบผนังม่าน

2. องค์ประกอบของกล่องรวมสัญญาณไฟฟ้าโซลาร์เซลล์

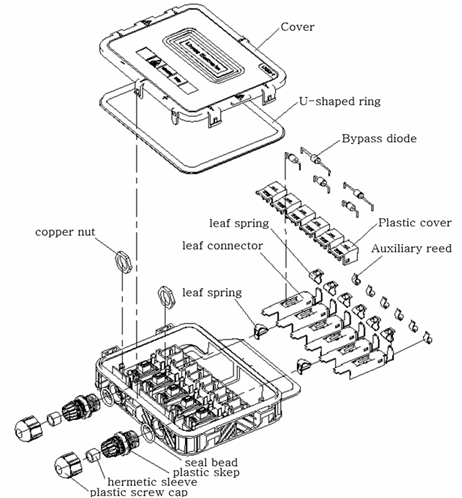

กล่องรวมสัญญาณไฟฟ้าโซลาร์เซลล์ประกอบด้วยสามส่วน: ตัวกล่อง สายเคเบิล และขั้วต่อ

ตัวกล่อง: รวมถึงก้นกล่อง (รวมถึงขั้วทองแดงหรือขั้วพลาสติก), ฝาปิดกล่อง และไดโอด

สายเคเบิล: แบ่งออกเป็นสายเคเบิลที่ใช้กันทั่วไปเช่น 1.5MM2, 2.5MM2, 4MM2 และ 6MM2;

ตัวเชื่อมต่อ: แบ่งออกเป็น MC3 และ MC4;

ไดโอดรุ่น: 10A10, 10SQ050, 12SQ045, PV1545, PV1645, SR20200, ฯลฯ.

แพ็คเกจไดโอดมีสองประเภท: R-6 SR 263;

3. คุณสมบัติหลักของกล่องแยกโมดูลเซลล์แสงอาทิตย์:

(1) เปลือกผลิตจากวัตถุดิบคุณภาพสูงนำเข้าและมีความต้านทานการต่อต้านริ้วรอยและรังสีอัลตราไวโอเลตที่สูงมาก

(2) เหมาะสำหรับใช้ภายใต้สภาพแวดล้อมที่รุนแรงในระหว่างการผลิตกลางแจ้ง โดยใช้งานได้อย่างมีประสิทธิภาพมากกว่า 30 ปี

(3) สามารถสร้างเทอร์มินัลบล็อกได้ 2 ถึง 6 บล็อกตามต้องการ

(4) วิธีการเชื่อมต่อทั้งหมดใช้การเชื่อมต่อปลั๊กอินแบบเชื่อมต่อด่วน

ผังกระบวนการผลิตของกล่องรวมสัญญาณ

1. การเลือกใช้วัสดุ

วัสดุหลักของกล่องรวมสัญญาณได้แก่ แผ่นเหล็ก อลูมิเนียมอัลลอยด์ พลาสติก ฯลฯ วัสดุเหล่านี้ควรเป็นไปตามมาตรฐานและข้อกำหนดระดับชาติที่เกี่ยวข้อง เมื่อเลือกวัสดุ คุณต้องพิจารณาสภาพแวดล้อมการใช้งานของผลิตภัณฑ์ เช่น ประสิทธิภาพการป้องกันการกัดกร่อน ทนต่ออุณหภูมิสูง ฯลฯ เพื่อเลือกวัสดุที่เหมาะสม

2. เทคโนโลยีการประมวลผล

1. การแปรรูปแผ่นเหล็กหรือวัสดุโลหะผสมอลูมิเนียม:

แผ่นเหล็กหรือวัสดุโลหะผสมอะลูมิเนียมจำเป็นต้องมีการตัด การดัด การปั๊ม และเทคนิคการประมวลผลอื่นๆ เพื่อให้ได้รูปทรงและโครงสร้างที่ต้องการ

2. การแปรรูปวัสดุพลาสติก:

วัสดุพลาสติกต้องใช้การฉีดขึ้นรูปหรือแม่พิมพ์เป่า การพิมพ์ลายนูน และเทคนิคการประมวลผลอื่นๆ เพื่อให้ได้รูปทรงและโครงสร้างที่ต้องการ

หลังจากการประมวลผลเสร็จสิ้น จำเป็นต้องมีการขัดพื้นผิว การเจียร และการประมวลผลอื่น ๆ เพื่อให้แน่ใจว่าพื้นผิวของผลิตภัณฑ์จะเรียบเนียน

3. การประกอบ

ประกอบส่วนประกอบที่ประมวลผลแล้ว รวมถึงการประกอบ การยึด การเดินสายไฟ ฯลฯ หลังจากการประกอบเสร็จสิ้น ให้ดำเนินการตรวจสอบโดยรวมเพื่อให้แน่ใจว่าคุณภาพของผลิตภัณฑ์ตรงตามข้อกำหนด

4. การตรวจจับ

ตรวจสอบคุณสมบัติทางไฟฟ้า คุณสมบัติทางกล ฯลฯ ของผลิตภัณฑ์เพื่อให้มั่นใจว่าคุณภาพของผลิตภัณฑ์มีเสถียรภาพและเชื่อถือได้ ซึ่งรวมถึงการตรวจสอบรูปลักษณ์ การตรวจสอบประสิทธิภาพทางไฟฟ้า การทดสอบความน่าเชื่อถือ ฯลฯ หลังจากผ่านการตรวจสอบแล้วเท่านั้นจึงจะสามารถบรรจุและส่งออกจากโรงงานได้

ในระหว่างกระบวนการผลิต จำเป็นต้องปฏิบัติตามมาตรฐานและข้อกำหนดการผลิตที่เกี่ยวข้องอย่างเคร่งครัดเพื่อให้แน่ใจว่าคุณภาพของกล่องรวมสัญญาณที่ผลิตตรงตามความต้องการของลูกค้า ในเวลาเดียวกัน จำเป็นต้องเสริมสร้างการจัดการองค์ประกอบของวัสดุ การไหลของกระบวนการ และการเชื่อมโยงอื่น ๆ เพื่อปรับปรุงเสถียรภาพคุณภาพผลิตภัณฑ์ และตอบสนองความต้องการของตลาด

การวิเคราะห์ข้อบกพร่องทั่วไปของกล่องรวมสัญญาณ

1. ข้อผิดพลาดทั่วไปของกล่องรวมสัญญาณ

ข้อผิดพลาดทั่วไปของกล่องรวมสัญญาณโมดูลไฟฟ้าโซลาร์เซลล์ที่ไซต์โครงการประกอบด้วย: อายุและการเสียรูปของตัวกล่อง การบัดกรีผิดพลาดในกล่องรวมสัญญาณ ความล้มเหลวในการพังทลายของไดโอดบายพาส กล่องรวมสัญญาณที่ถูกไฟไหม้ และการแยกกล่องรวมสัญญาณออกจากซิลิโคน

2. การวิเคราะห์หลักความผิดปกติทั่วไปของกล่องรวมสัญญาณ

หลักการความล้มเหลว 1: ปัญหาคุณภาพกระบวนการเชื่อมส่วนประกอบ

ในกล่องรวมสัญญาณ มีโลหะบัดกรีอ่อนอยู่ที่การเชื่อมต่อระหว่างไดโอดพินกับตัวนำทองแดง และที่การเชื่อมต่อระหว่างบัสบาร์และตัวนำทองแดง เมื่อโมดูลไฟฟ้าโซลาร์เซลล์ถูกเงาบัง หรือปัญหาอื่นๆ ที่ทำให้บายพาสไดโอดเปิด ข้อต่อที่บัดกรีจะร้อนขึ้น เมื่อข้อต่อบัดกรีอยู่ เมื่อการสะสมความร้อนเกินอุณหภูมิการเปลี่ยนรูปเนื่องจากความร้อนของวัสดุฉนวนกล่องรวมสัญญาณ กล่องรวมสัญญาณจะเกิดการเสื่อมสภาพและการเสียรูป ยิ่งเปิดไดโอดบายพาสนานเท่าใด ความเสี่ยงที่จะเกิดการเสียรูปและการเสื่อมสภาพของกล่องรวมสัญญาณก็จะยิ่งมากขึ้นเท่านั้น เมื่ออุณหภูมิสูงกว่าขีดจำกัดบนของอุณหภูมิจุดเชื่อมต่อไดโอด อุณหภูมิสูง จะทำให้เกิดการสลายความร้อนของไดโอดบายพาสและแม้กระทั่งการเผาไหม้กล่องรวมสัญญาณ

หลักการความล้มเหลว 2: ปัญหาคุณภาพของกระบวนการปิดผนึกส่วนประกอบ

มีการปนเปื้อนระหว่างกระบวนการติดกาวระหว่างกล่องรวมสัญญาณและแบ็คเพลนโมดูลไฟฟ้าโซลาร์เซลล์ ซึ่งทำให้กล่องรวมสัญญาณแยกออกจากซิลิโคนในภายหลัง

หลักการข้อบกพร่องที่ 3: การบดบังเงา รอยแตกที่ซ่อนอยู่ และปัญหาอื่นๆ

โมดูลไฟฟ้าโซลาร์เซลล์ต้องเผชิญกับสภาวะต่างๆ เช่น เงา รอยแตกร้าว และจุดร้อนในท้องถิ่นเป็นเวลานาน ส่งผลให้บายพาสไดโอดทำงานต่อเนื่องเป็นเวลานาน ส่งผลให้อุณหภูมิจุดเชื่อมต่อของบายพาสไดโอดสูงขึ้น เมื่ออุณหภูมิทางแยกสะสมถึงระดับหนึ่ง บายพาส ไดโอดจะล้มเหลวเนื่องจากการสลายความร้อน หากไม่จัดการตามเวลา เมื่อความร้อนสะสมถึงอุณหภูมิการเปลี่ยนรูปของวัสดุฉนวนของกล่องรวมสัญญาณ กล่องรวมสัญญาณจะเสียรูปและมีอายุมากขึ้น ในกรณีที่ร้ายแรง กล่องรวมสัญญาณจะไหม้

หลักความล้มเหลว 4: สายฟ้าฟาด

เมื่อโมดูลเซลล์แสงอาทิตย์ถูกฟ้าผ่า ไดโอดบายพาสจะถูกทำลายทันทีด้วยไฟฟ้าแรงสูง เมื่อฝนผ่านไป ท้องฟ้าแจ่มใส เนื่องจากกระแสโมดูลปกติไหลผ่านไดโอดที่เสียเป็นเวลานาน ไดโอดจะทำให้เกิดความร้อน เมื่อความร้อนสะสมถึงระดับหนึ่งก็อาจทำให้กล่องรวมสัญญาณมีอายุและเสียรูปหรือแม้กระทั่งกล่องรวมสัญญาณไหม้ได้

สรุป

โรงไฟฟ้าพลังงานแสงอาทิตย์จะต้องรับประกันความเสถียรตลอดอายุการใช้งาน และความน่าเชื่อถือของระบบโดยมีส่วนประกอบเป็นแกนหลักเป็นพื้นฐานในการประกันผลตอบแทนจากการลงทุนของลูกค้า และการตระหนักถึงคุณค่าของลูกค้า เนื่องจากเป็นส่วนสำคัญของโมดูลเซลล์แสงอาทิตย์ กล่องรวมสัญญาณจะทำให้การผลิตไฟฟ้าของโรงไฟฟ้าพลังงานแสงอาทิตย์ลดลงเมื่อเกิดความล้มเหลว ในกรณีที่ร้ายแรงอาจทำให้เกิดเพลิงไหม้ได้ ในปัจจุบัน การตรวจสอบด้วยภาพ เทคโนโลยีการถ่ายภาพความร้อนอินฟราเรด และวิธีการทดสอบ IV มักใช้ในโรงไฟฟ้าพลังงานแสงอาทิตย์กลางแจ้งเพื่อตรวจสอบข้อบกพร่องของกล่องรวมสัญญาณ ในช่วงไม่กี่ปีที่ผ่านมา ด้วยการพัฒนาเทคโนโลยีอัจฉริยะ วิธีการที่สะดวกยิ่งขึ้น เช่น การสแกน IV อัจฉริยะของอินเวอร์เตอร์ และซอฟต์แวร์ระบบประเมินโรงไฟฟ้าก็มีให้บริการ ซึ่งเป็นการขยายวิธีการด้านระบบในการตรวจจับข้อบกพร่องของกล่องรวมสัญญาณโมดูลไฟฟ้าโซลาร์เซลล์ หลังจากการก้าวกระโดดครั้งใหญ่ในปัจจุบันในด้านขนาดและกระแสของโมดูลเซลล์แสงอาทิตย์ ความเสี่ยงต่อความน่าเชื่อถือของกล่องรวมสัญญาณจะเพิ่มขึ้นอย่างมาก เราควรพิจารณาเลือกผลิตภัณฑ์ที่มีคุณภาพดีเยี่ยม ความน่าเชื่อถือที่ดี และการสนับสนุนหลังการขายที่ดีซึ่ง "บูรณาการมาตรฐานวงจรชีวิตตลอดทั้งการผลิตและการใช้งานผลิตภัณฑ์" "ส่วนประกอบของแบรนด์หลักในทุกลิงค์เพื่อหลีกเลี่ยงอันตรายที่ซ่อนอยู่ที่เกิดจากปัญหาคุณภาพของกระบวนการเช่นการเชื่อมที่ผิดพลาด ในระหว่างการขนส่งส่วนประกอบและการติดตั้ง การบำรุงรักษาส่วนประกอบจะต้องทำเพื่อลดการเกิดรอยแตกของส่วนประกอบ ในระหว่างการทำงานและการบำรุงรักษารายวัน จำเป็นต้อง ทำงานได้ดีในการป้องกันฟ้าผ่าและการแก้ไขปัญหาของโรงไฟฟ้า เมื่อพบปัญหาต่างๆ เช่น เงา จุดร้อน รอยแตก ฯลฯ ในส่วนประกอบต่างๆ จะต้องได้รับการจัดการทันทีเพื่อหลีกเลี่ยงความล้มเหลวของกล่องรวมสัญญาณ
